商品紹介 無目下取付光線式
反射スイッチ
無目下付専用タイプで、ドアとシャッターの隙間が狭い場所にも設置できます。左右/奥行方向に自在な検出エリア設定が可能。ガイドレール付近での立ち止りに配慮した「静止体検出機能」を搭載しています。様々なドアに、高い起動性とドアサイドまでの確実な検出を可能にします。

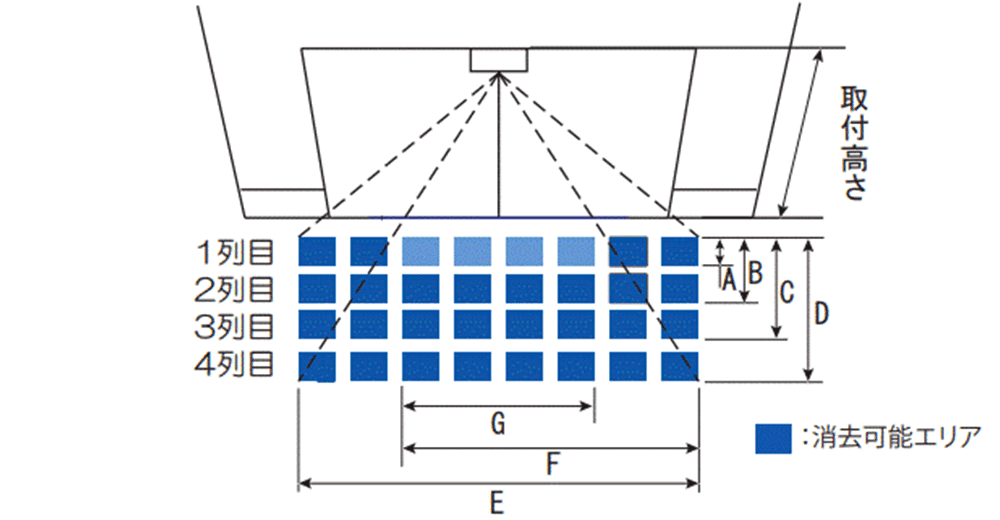

検出エリア
取付高さ | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
---|---|---|---|---|---|---|
A | 160 | 170 | 190 | 200 | 220 | 240 |
B | 420 | 460 | 510 | 550 | 590 | 640 |
C | 800 | 880 | 960 | 1040 | 1120 | 1210 |
D | 1260 | 1390 | 1520 | 1640 | 1770 | 1900 |
E | 2210 | 2430 | 2650 | 2870 | 3090 | 3320 |
F | 1590 | 1750 | 1910 | 2070 | 2230 | 2390 |
G | 1040 | 1140 | 1240 | 1350 | 1450 | 1560 |
※上記の数値は、照射スポットの表記であり進入スピード、服の色や材質、床の色や材質により人(物)を検出する位置が異なります。
仕様
OA-204V | |
---|---|
取付高さ | 2.0~3.0m以内 |
検出方式 | 近赤外線反射方式 |
検出エリア 可変範囲 |
奥行方向:1°~9°(1°毎可変) 左右方向:各7°(3.5°毎可変) |
電源 | AC/DC12~110V(50/60Hz) |
消費電力 /電流 |
4VA以内(AC100V時)/ 160mA以内(AC12V時) |
出力 | リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷) |
静止体 検出時間 |
2秒・10秒・30秒・無限 |
動作表示 | 緑色点灯:待機時 赤色点灯:1列目検出時 橙色点灯:2~4列目検出時 |
出力保持 時間 |
約0.5秒 |
使用周囲 温度 |
-20℃~+55℃(結露無きこと) |
質量 | 490g/本体のみ |
構成部品 | 本体x1、配線用コード(2.5m)x1、取扱説明書x1、 エリア調整用治具x1(出荷時装着)、取付ビス(予備4x12)、 取付型紙x1、保護シートx1 |
